Na indústria de produtos de concreto, os processos de produção são normalmente divididos em duas etapas aparentemente independentes: projeto da mistura e seleção do material do molde. O primeiro é conduzido por engenheiros de materiais em laboratórios, enquanto o último é adquirido pelos departamentos de produção com base nos parâmetros dos equipamentos. No entanto, a verdadeira chave para determinar o custo e a qualidade do produto reside em colmatar a lacuna técnica entre estes dois domínios.

O projeto da mistura de concreto não é um valor fixo – é um determinante direto do desgaste do molde, da vida útil e da qualidade do acabamento superficial. Ignorar as características do agregado, a relação água-cimento e os métodos de compactação no projeto da mistura pode fazer com que a seleção do material do molde caia nas armadilhas de “dureza insuficiente” ou “tenacidade inadequada”, resultando em mudanças frequentes de molde ou defeitos de lote.

Abaixo estão os efeitos específicos de três fatores principais no projeto da mistura na seleção do material do molde:

1. Dureza e gradação agregada: determinação da "defesa contra desgaste" do aço para molde

Os agregados (areia, pedra) do concreto são as “ferramentas de corte” diretas que causam desgaste do molde.

Agregados duros/com alto teor de sílica: Se o projeto da mistura usar brita com alto teor de sílica ou areia manufaturada (com arestas vivas), omofosuperfície da cavidade suportará desgaste abrasivo severo. Neste caso, aço-liga de alto carbono com cementação profunda e têmpera é essencial, garantindo que a dureza superficial atinja HRC 58-62 para resistir à abrasão.

Má gradação de agregados: Quando os agregados finos são excessivos ou a gradação é fraca, o atrito interno da mistura de concreto aumenta significativamente, levando ao aumento da resistência à desmoldagem. Se o molde possuir apenas alta dureza sem tenacidade suficiente (dureza do núcleo abaixo de HRC 35-40), ele se tornará altamente suscetível a trincas devido à concentração de tensões durante repetidos ciclos de trefilação.

2. Relação Água-Cimento e Compactação Método: A "preocupação com a desmoldagem" para moldes

A relação água-cimento afeta não apenas a resistência, mas também a adesão do concreto à superfície do molde.

Baixa relação água-cimento (concreto seco): Comumente utilizada para blocos de alta precisão, essa mistura apresenta baixa umidade e alta viscosidade. Exige lisura superficial extremamente alta (Ra ≤ 1,6) e ângulos de inclinação apropriados na cavidade do molde. Se a superfície do molde for áspera, a mistura seca-dura aderirá fortemente, causando rachaduras no produto durante a desmoldagem ou desgaste anormal na face de trabalho do molde.

Compactação por vibração de alta frequência: Se o projeto da mistura depende de vibração intensa para densificação, todo o molde deve suportar impactos de alta frequência. Nesses casos, a seleção do material deve evitar aços para ferramentas frágeis e, em vez disso, adotar aços de liga de cromo-molibdênio como o 42CrMo, aproveitando sua excelente resistência à fadiga para evitar a fratura do substrato do molde.

3. Tipos de cimento e aditivos: o "ataque químico" aos moldes

Este é um fator invisível facilmente esquecido.

Reação e corrosão de agregados alcalinos: Ao usar cimentos com maior alcalinidade, ou quando as misturas contêm elevado teor de sulfeto, agentes corrosivos podem se desenvolver facilmente em ambientes de cura úmidos e quentes. Se a camada de desgaste superficial do molde contiver microfissuras, a corrosão se propagará da superfície para dentro, acelerando a falha do substrato. Nesses casos, a superfície do molde requer tratamentos de reforço anticorrosivo ou a seleção de tipos de aço especiais com melhor resistência à corrosão.

Visão do setor: da "substituição reativa do molde" à "adaptação proativa"

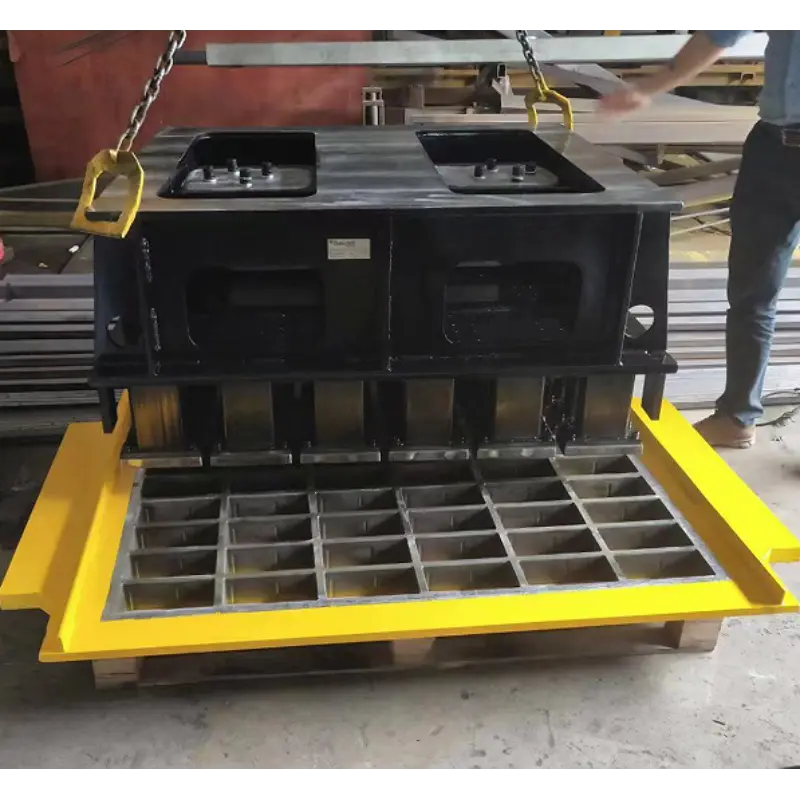

Como fabricante de moldes,Tecnologia Co. do molde de Fujian Unik, Ltd. observou durante seu atendimento a clientes globais que 80% das falhas prematuras do molde (como desgaste anormal e rachaduras) não são causadas por problemas de qualidade do aço em si, mas por incompatibilidades entre a seleção do material do molde e o projeto real da mistura do cliente.

Portanto, os fornecedores profissionais de moldes não devem apenas oferecer produtos padronizados. Durante a fase de seleção, os fabricantes devem obter proativamente três informações críticas dos clientes:

Tipo de agregado e tamanho máximo de partícula – para avaliar a gravidade do desgaste.

Pressão de formação e frequência de vibração – para determinar a tenacidade necessária do aço.

Produção diária esperada e requisitos de vida útil total – propor, com base nas necessidades de custo e precisão, se deve ser adotado tratamento de dupla dureza (exterior duro com núcleo resistente) ou processos de revestimento compósito.

Conclusão: O projeto da mistura de concreto representa o "lado da demanda", enquanto a seleção do material do molde é o "lado da resposta". Somente traduzindo as tensões físicas e químicas inerentes ao projeto da mistura em indicadores específicos de desempenho do material (gradiente de dureza, resistência à flexão, resistência à corrosão) poderemos realmente alcançar estabilidade a longo prazo na precisão do produto e otimizar o custo total. A relação entre fornecedores e clientes deve transcender transações simples e evoluir para uma colaboração técnica profunda baseada na ciência dos materiais.
